MAVOPROBE LUX 5032 sind in Klasse B oder Klasse C gemäß DIN 5032-7, DIN EN 13032-1 Anhang B und ISO/CIE 19476 erhältlich. Beide Varianten haben sowohl V(λ) Anpassung als auch Kosinus-Korrektur und messen zuverlässig die Beleuchtungsstärke von Tageslicht und allen Kunstlichtquellen. Selbst bei stärkster Tageslichteinstrahlung oder Scheinwerferbeleuchtung ist kein Zubehör erforderlich.
MAVOPROBE LUX 5032 B wird wegen seiner hohen Genauigkeit nach Klasse B vorwiegend für Zertifizierungs- und Inspektionsanwendungen eingesetzt. Ein zusätzlicher Messbereich mit großer Anfangsempfindlichkeit von 0,001 lx ermöglicht die Messung geringster Beleuchtungsstärken. Damit können selbst Notbeleuchtungen hervorragend vermessen werden. Die Anpassung an die spektrale Helligkeitsempfindung des menschlichen Auges V(λ) ist bei der geringen Abweichung von f1’ < 3 % äußerst präzise.
Beide Ausführungen können durch einen optionalen Leuchtdichtevorsatz mit 15° Messwinkel auch als unklassifiziertes Leuchtdichtemessgerät eingesetzt werden. Geringere Messabweichung sind durch Abstimmung des Leuchtdichtevorsatzes auf die Messsonde bei gemeinsamer Bestellung oder Kalibrierung erreichbar.
Klassifizierte Messung der Beleuchtungsstärke in lx oder fc nach Klasse B oder Klasse C gemäß DIN 5032-7, DIN EN 13032-1 Anhang B und ISO/CIE 19476
Die Helligkeit einer planen Messfläche ist proportional dem Kosinus des Lichteinfallswinkels. Dieser Zusammenhang wird bei der Bewertung durch den Empfänger berücksichtigt.
Hohe Anfangsempfindlichkeit und Auflösung von 0,001 lx bzw. 0,001 fc bei MAVOPROBE LUX 5032 B bis zu großer Beleuchtungsstärke von 199990 lx bzw. 19999 fc.
Unklassifizierte Messung der Leuchtdichte in cd/m² oder fL ist über den optionalen Leuchtdichtevorsatz möglich. Geringere Messabweichung ist durch Abstimmung des Vorsatzes mit der jeweiligen Sonde erreichbar. Zusätzlich verhindert die optionale Adapterscheibe Fehlmessungen durch seitlichen Lichteinfall und die samtige Beschichtung verhindert Kratzer auf der Oberfläche.
Die Spektralempfindlichkeit
der Silizium-Fotodiode ist farbkorrigiert
und stimmt sehr gut mit der spektralen Helligkeitsempfindung
des menschlichen Auges V(λ) überein.
Die Güte der Anpassung ist ein wesentlicher Unterschied zwischen
Klasse B und Klasse C.

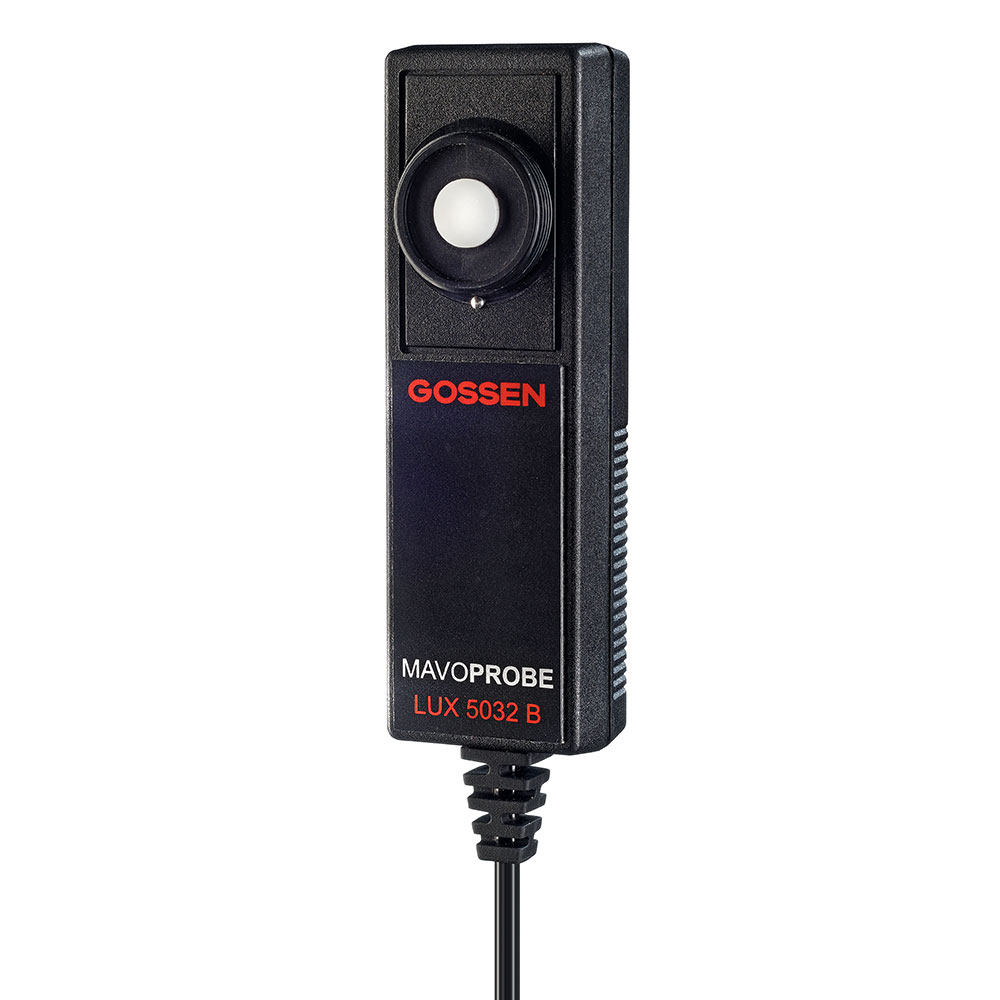

Messsonde für Beleuchtungsstärke
Klasse B – DIN 5032-7 / M527G
MAVOPROBE LUX 5032 B |
|
---|---|
Beleuchtungsstärke |
0,001 lx … 199 990 lx / 0,001 fc … 19 999 fc |
Leuchtdichte | 0,01 cd/m² … 1 999 900 cd/m² / 0,001 fL … 199 990 fL mit optionalem Leuchtdichtevorsatz, nicht klassifiziert |
Bestrahlungsstärke – UV-A 365 nm |
|
Messrate |
2/s |
Messsensor | Silizium-Fotodiode mit V(λ) Filter |
Messkopf mit 1/4“ Stativgewinde | • |
Sondenanschlusskabel | 1,5 m, steckbar, Binder Stecker Serie 711, 5-polig |
Normkonformität | DIN 5032-7 Klasse B / DIN EN 13032-1 Anhang B / ISO CIE 19476 |
Kenngröße – V(λ)-Anpassung f1‘ typisch |
< 3% |
Kenngröße – cos-getreue Bewertung f2 typisch | < 2% |
Temperaturabhängigkeit | < 0,1%, temperaturkompensiert |
Genauigkeit | ± 2,5 % v. Ablesung ± 1 Digit |
MAVOPROBE LUX 5032 B |
|
---|---|
Batterie | |
Automatische Batteriekontrolle | |
Automatische Abschaltung | |
Batterielebensdauer | |
Spannungsversorgung über USB |
• |
MAVOPROBE LUX 5032 B | |
---|---|
Kalibrierschein | Werks-Kalibrierschein – H997B DAkkS-Kalibrierschein – H997D |
MAVOPROBE LUX 5032 B |
|
---|---|
Anzeige | |
Hintergrundbeleuchtung | |
Bedienelemente | |
Messwertspeicher | |
Schnittstelle | USB 2.0 mit Adapterkabel |
Software | MAVOSOFT |
MAVOPROBE LUX 5032 B |
|
---|---|
Betriebstemperatur | -10 °C bis +50 °C |
Abmessungen | 33 mm x 115 mm x 27 mm |
Gewicht | 110 g |
Lieferumfang | Bedienungsanleitung, Endtestnachweis |
Technische Änderungen vorbehalten • im Funktionsumfang enthalten |
